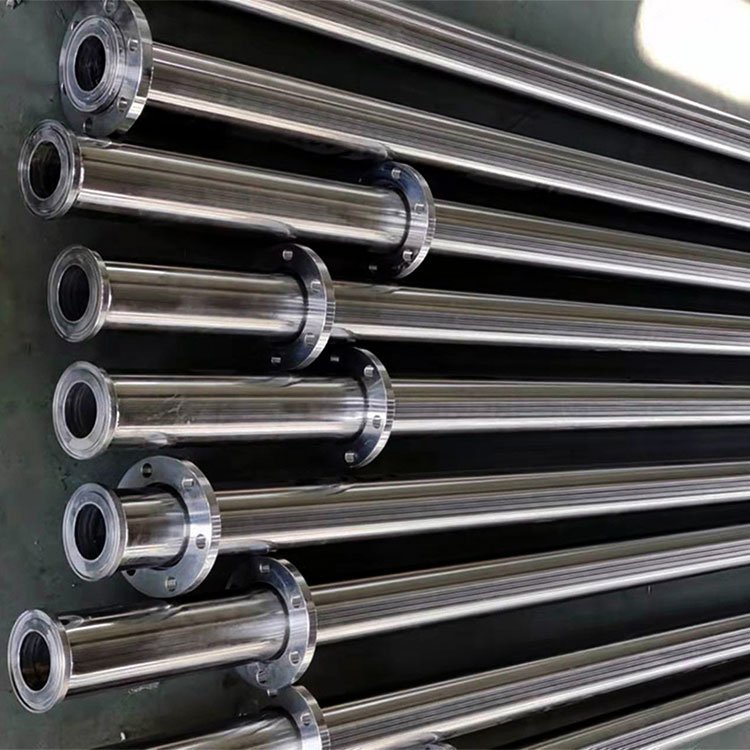

低温真空硬管采用插入式公母接头的连接方式，连接处采用卡箍锁紧和法兰锁紧两种形式。液氮管道夹层采用高真空设计，更大限度的降低了液氮在输送过程中的消耗。高真空绝热硬管用于超低温介质的长距离输送，管道为金属本色，外表美观，高真空绝热硬管可广泛用于航天业、机械制造业、食品加工、生物医疗、畜牧业、科研单位等行业的超低温介质(液氮、液氩、液氧、LNG)输送。
液氮真空硬管道特点
超低液氮耗损率
管道内外采用不锈钢材质
公母接头连接方式，漏热小
夹层材料与吸附剂配合使用，夹层真空寿命长
弯曲半径小，更方便，可根据需求定做
定制低温软管
液氮真空管道参数
真空硬管系列 |
||||||||||||
管道 规格（mm） |
通径 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
DN125 |
DN150 |
内管 |
Φ20 |
Φ25 |
Φ32 |
Φ38 |
Φ45 |
Φ57 |
Φ76 |
Φ89 |
Φ108 |
Φ133 |
Φ159 |
|
外管 |
Φ76 |
Φ89 |
Φ89 |
Φ108 |
Φ108 |
Φ114 |
Φ133 |
Φ159 |
Φ168 |
Φ219 |
Φ245 |
|
工作压力 |
根据用户需要设计 |
|||||||||||
设计温度 |
-196℃/-270℃ |
|||||||||||
工作介质 |
LO2、LN2 、LAr 、LH2 、LNG |
|||||||||||
内、外管材质 |
06Cr19Ni10、SUS304 (可根据用户要求选择内管材质） |
|||||||||||
结构形式 |
高真空多层绝热 |
|||||||||||
夹层压力 |
＜0.004Pa |
|||||||||||
管道真空漏率 |
＜2*10-10Pa L/S |
|||||||||||
